LHB700紧凑型压力变送器

浏览:970
LHB700紧凑型压力变送器


应用



    该变送器结构简单,体积小巧,易安装,适用于与接触部分材质兼容的气体和液体介质。可以测量表压、绝压和负压。

点击看大图
点击看大图

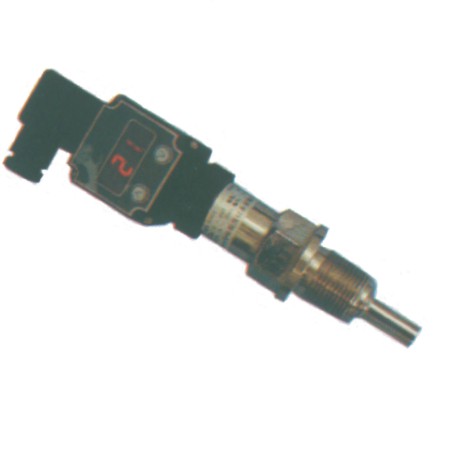

LHB-700(带LED表头指示)

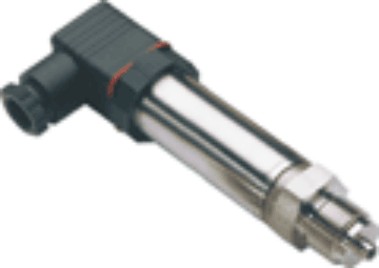

LHB-700(不带LED表头指示)

技术参数



  测量范围:-100KPa~60MPa
  允许温度:
      介质温度:-30~85℃
      环境温度:-30~85℃
      储存温度:-30~85℃
  温度影响:TK<±0.02%FS/K
  精度等级:0.2、0.5级
  工作电压:18~36VDC
  输出信号:4~20mA(二线制)
            1~5V(三线制)
  负载电阻:<=1000Ω
  测量传感器
      陶瓷压阻式传感器(见图1)

工作原理
    压力直接作用在陶瓷膜片的前面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V,可以和应变式传感器相兼容。

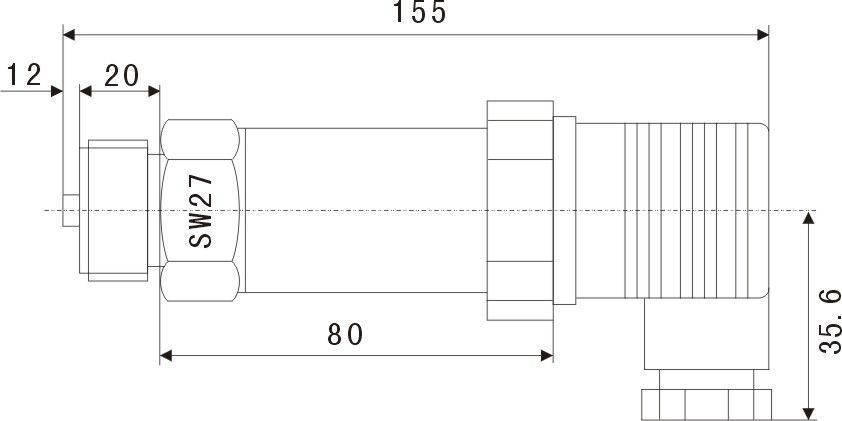

尺寸大小
点击看大图
电气连接
  LHB-700小巧型变送器的电气连接方式和输出信号为:
  二线制:1 电源正 2 电源负
           3 外壳
  三线制:1 电源正
           2 电源负(与信号负共用)
           3 信号+
点击看大图

 LHB-700型压力变送器型谱表


  压力变送器类型
  M普通型
S智能型

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接材料
  1
2
不锈钢316L
约定的特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接形式
  R
M
N
K
S
外螺纹G1/2,内孔Φ11.4mm
外螺纹G1/2,DIN16288
外螺纹NPT1/2,内螺纹NPT1/4
外螺纹M20×1.5
约定的特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
密封材料
  F
P
S
氟素橡胶
PTFE
约定的特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
输出信号
  2
4
6
模拟信号4~20mA二线
模拟信号1~5V三线
约定的特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外壳类型
  A 压铸铝外壳

|
|
|
|
|
|
|
|
|
|
|
|
|
|
现场显示表类型
  N
A
A2
无现场显示(只适用于LHB-700普通型)
LED显示智能压力变送器(只适用于LHB-700智能型)
LCD显示智能压力变送器(只适用于LHB-700智能型)

|
|
|
|
|
|
|
|
|
|
精度等级
  1
2
3
0.1(本安型除外)
0.2
0.5

|
|
|
|
|
|
测量量程
  参见标准量程代码表]
例如:D3   0~10KPa
      S00  非标量程

|
|


LHB-700
M
1
R
F
2
A
N
3
D3
  选型举例

标准量程表


测量范围
代号
量程调节范围
测量范围
代号
量程调节范围
测量范围
代号
量程调节范围
0~4KPa
D1
0.7~7KPa
0~200KPa
E3
60.0~200KPa
0~10MPa
H1
3.0~10MPa
0~6KPa
D2
0.7~7KPa
0~250KPa
E4
120.0~400KPa
-2~2KPa
C1
2.0~7.0KPa
0~10KPa
D3
1.0~10KPa
0~400KPa
E5
120.0~400KPa
-5~5KPa
C2
5.0~20KPa
0~16KPa
D4
10.0~20KPa
0~0.6MPa
F1
0.2~0.6MPa
-10~10KPa
C3
2.0~20KPa
0~20KPa
D5
10.0~20KPa
0~1.0MPa
F2
0.3~1.0MPa
-20~20KPa
C4
-8.0~20KPa
0~25KPa
D6
12.0~30KPa
0~1.6MPa
F3
0.6~2.0MPa
-50~50KPa
C5
10.0~100KPa
0~40KPa
D7
12.0~40KPa
0~2.0MPa
F4
0.6~2.0MPa
-100~0KPa
B1
-40~100KPa
0~60KPa
D8
20.0~60KPa
0~2.5MPa
F5
1.2~4.0MPa
-100~100KPa
B2
-40~100KPa
0~100KPa
E1
30.0~100KPa
0~4.0MPa
F6
1.2~4.0MPa
-100~300KPa
B3
50~400KPa
0~160KPa
E2
60.0~200KPa
0~6.0MPa
F7
2.0~6.9MPa
-100~1000KPa
B4
240~1000KPa
