XWP-LCD-NLT天然气流量积算仪

width="94">

0～5V

SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出

★型号举例：

①XWP-LCD-NLT802-21-BC-HL－P－W－S

带补偿输入，通讯方式RS-232，输出方式为继电器输出，输入类型为第一路0～10 mA，第二路1～5V，第一报警为上限报警，第二报警为下限报警，单路DC24V馈电输出，DC24V供电，竖表。

②XWP-LCD-NLT802-82-AC-LH－N－T

带补偿输入，通讯方式RS-485，输出方式为4～20mA，输入类型为第一路4～20mA，第二路1～5V，第一报警为下限报警，第二报警为上限报警，无馈电输出，AC90～265V供电（开关电源），横表。

XWP-LCD-NLT（智能）天然气流量积算仪

　 XWP-LCD-NLT（智能）天然气流量显示积算控制仪适用于在线测量天然气的流量，将管道中的天然气流量经补偿、计算自动换算为工业标准状态下的天然气体积流量和积算量。

仪表特点

　　同时显示天然气流量测量系统的多个参数（如：时间、差压、压力、温度、流量、积算量等），还可根据用户要求显示FZ、FG等，更有利于对生产工艺参数的监控。

　　可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。

　　新增加的掉电记录功能可记录仪表工作期间掉电发生的实时时间、掉电次数及掉电时间累积值，防止人为或意外掉电造成累计值的偏差。

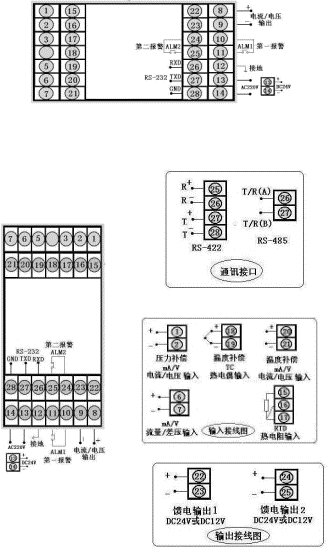

仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

型号

XWP-LCD-NLT系列

接线图

仪表

外形

WWW.REHOBOTH.CN

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

WWW.REHOBOTH.CN

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g

XWP-LCD-NLT系列天然气流量积算控制仪型谱表

型号

代　　码

说　　明

XWP-LCD-N

□□□ -□ □ -□ □ □-□ □□ -□-□-□

新一代大屏幕带背光液晶显示仪表

仪表功能

天然气流量积算仪表

外形尺寸

160×80mm（横式）80×160mm（竖式）

控制作用

带补偿输入

通讯方式

□

参见"通讯方式"

输出方式

□

参见"变送输出方式"

流量信号类型

□

参见"输入类型"

压力补偿类型

□

参见"输入类型"

温度补偿类型

□

参见"输入类型"

第一报警方式

无控制（或报警，可省略）

上限控制（或报警）

下限控制（或报警）

第二报警方式

无控制（或报警，可省略）

上限控制（或报警）

下限控制（或报警）

第三报警方式

无控制（或报警，可省略）

上限控制（或报警）

下限控制（或报警）

馈电输出

无馈电输出（可省略）

单路DC24V馈电输出

双路DC 24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表（可省略）

输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4 ～ 20 mA	-1999～99999 d	O	脉冲-集电极开路	0～5KHz	用户可在量程范围内通过修改仪表二级参数确定量程范围
B	0 ～ 10 mA	-1999～99999 d	G	Pt100	-200～650℃
C	1 ～ 5 V	-1999～99999 d	E	热电偶E型	0～1000 ℃
D	0 ～ 5 V	-1999～99999 d	K	热电偶K型	0～1300 ℃
M	0 ～ 20 mA	-1999～99999 d	R	PT100.1	-1999～99999 d
F	脉冲	0～5KHz	N	无补偿输入
