仪表特点
人机操作与观察界面上以中文菜单引导组态操作，以丰富的图文数据显示测量结果，以明确的中文信息标识画面内容的工程涵义，简洁直观地给人以"智能"的感受。
可接3路被测信号，根据用户设定要求完成从信号采集，控制，记录到传送的全过程。
仪表外形及接线图(以下为基本配线，特殊订货参考随机接线图)
型号
XWP-LCD-R系列

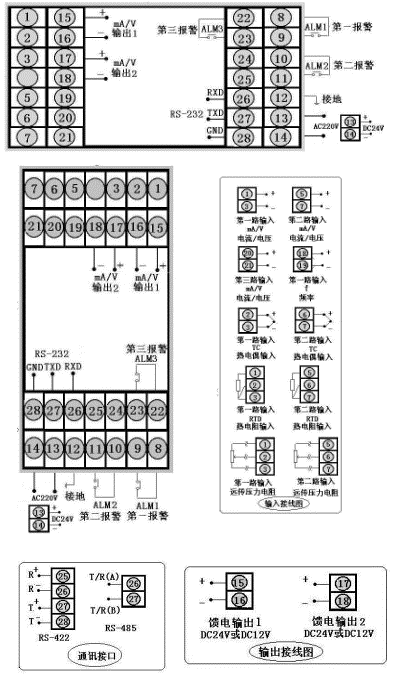

接 线 图
仪表外形
仪表尺寸:160×80×140mm 开孔尺寸:152×76 重 量:400g
仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g
XWP-LCD-R无纸记录仪型谱表
型 号
代 码
说 明
XWP -LCD-
□□□□□□□□□□□□□□-□□□-□-□-□
大屏幕带背光液晶显示仪表
仪表 功能
R
无纸记录仪表
外形 尺寸
8
160×80mm（横）80×160mm（竖）
输入 通道
1
2
3
单路
双路
三路（第三路只能电压/电流切换）
控制 作用
01
03
测量记录
三位式控制
通讯 方式
□
参见"通讯方式"
第一变送输出
参见"变送输出方式"
第二变送输出
第一路输入类型
□□
参见"输入类型"
第二路输入类型
第三路输入类型
第一报警方式
参见"报警输出方式"
第二报警方式
第三报警方式
馈电输出
P
DC24V馈电输出
供电 方式
W
T
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
外形 特征
S
竖式显示仪表
横式显示仪表
输入类型
代码
测 量 范 围
输入 类型
B
400～1800℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
0 ～1600 ℃
10
Cu50
-50.0～150.0℃
18
特 殊 规 格
用 户 特 定
K
0 ～1300 ℃
11
Cu100
19
4～20 mA开方
04
E
0 ～1000 ℃
12
4～20 mA
20
0～10mA开方
05
-200～400℃
13
0～10 mA
21
1～ 5 V开方
06
J
0 ～1200 ℃
14
1～5 V
22
0～5 V开方
07
Wre
0 ～2300 ℃
15
0～5 V
23
可切换输入
详见下表
08
Pt100
-200～650℃
16
0～20 mA
24
频率输入
0～10KHz
全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
