XWP-LED系列数字显示控制仪/光柱显示控制仪

XWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对非线性输入信号进行精度极高的线性矫正测量。

　 XWP-LED系列光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示）,并可选择双光柱显示方式。

主要特点

　　采用输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。

仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

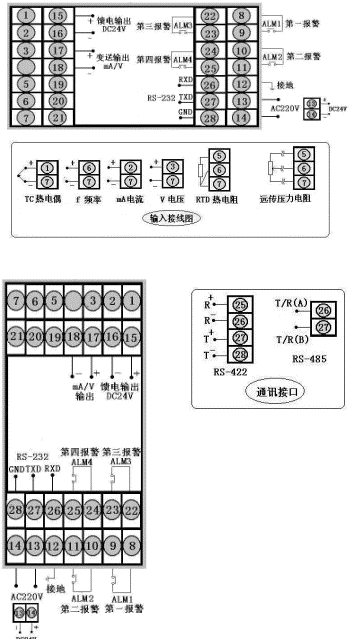

型号	XWP-C803系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	XWP-T803系列（横式）
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	XWP-S803系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	XWP-T801系列（竖式）
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g

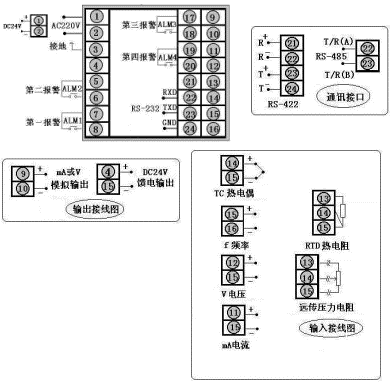

型号	XWP-C401、C403系列（横）	接线图
仪表外形	仪表尺寸:96×48×140mm 开孔尺寸:92×44mm 重量:240g
型号	XWP-S401、S403系列（竖）
仪表外形	仪表尺寸:48×96×140mm 开孔尺寸:44×92mm 重量:240g

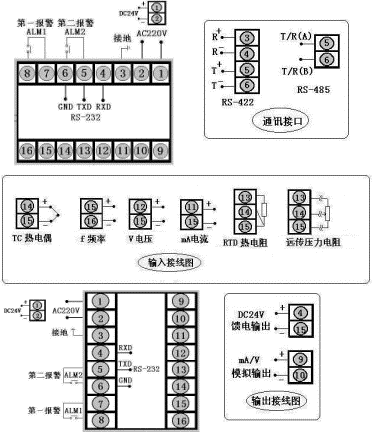

型号	XWP-C901、C903系列	接线图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重量:400g

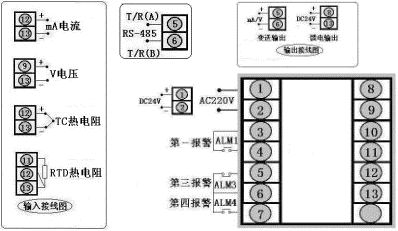

型号	XWP-C701、C703系列	接线图
仪表外形	仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重量:240g

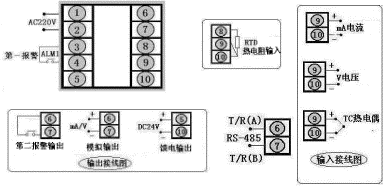

型号	XWP-C101、C103系列	接线图
仪表外形	仪表尺寸:48×48×110mm 开孔尺寸:44×44mm 重量:180g

XWP-LED系列数字显示控制仪型谱表

型号

代码

说明

XWP -

□ □ □□－□□－□□－□ □－□□

新系列

外形特征

横式显示仪表

竖式显示仪表

外形尺寸

48×48mm

96×48mm（横），48×96mm（竖）

72×72mm

160×80mm（横），80×160mm（式）

96×96mm

控制作用

测量显示

三位式控制

四限控制或四限报警输出

通讯方式

□

参见"通讯方式"

输出方式

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

第一报警方式

无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警（四限控制/报警2L）

第二报警方式

无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警（四限控制/报警2L）

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

XWP-LED系列光柱测量显示控制仪型谱表

型号

代码

说明

XWP -

T □□□－□□－□□-□□-□□-□

外形尺寸

160×80mm（横），80×160mm（竖）

控制作用

测量显示

三位式控制

四限控制或四限报警输出

通讯方式

□

参见"通讯方式"

输出方式

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

第一报警方式

无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警（四限控制/报警2L）

第二报警方式

无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警（四限控制/报警2L）

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

显示方式

横式显示仪表

竖式显示仪表

输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04
