XWP-LED系列流量积算控制仪

流量积算控制仪

　　五位瞬时流量＋八位瞬时累积显示

　　XWP-LED系列流量积算控制仪适用于液体、蒸汽、天然气、一般气体等的流量积算测量控制。

仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

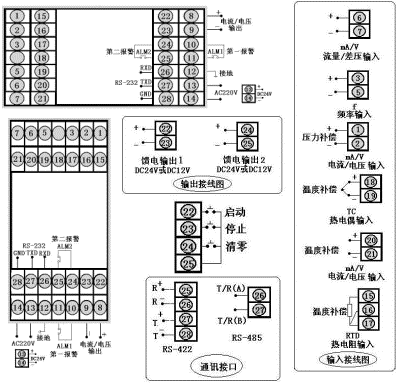

型号	XWP-LE80系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g

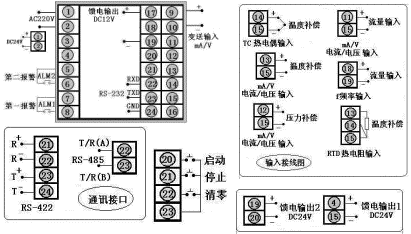

型号	XWP-LE90系列	接线图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重量:400g

XWP-LED系列流量积算控制仪型谱表

型号

代码

说明

XWP -LE

□ □□-□ □ -□ □ □- □ □- □- □- □

5位+8位流量积算控制仪

外形尺寸

160×80mm，80×160mm

96×96mm

控制作用

无补偿输入

带补偿输入

过热蒸汽带温度压力补偿-查表法

饱和蒸汽带温、压补偿-查表法

用户特定曲线补偿输入-查表法

通讯方式

□

参见"通讯方式"

输出方式

□

参见"输出方式"

流量信号类型

□

参见"输入类型"

压力补偿类型

□

参见"输入类型"

温度补偿类型

□

参见"输入类型"

第一报警方式

无控制（或报警，可省略）

上限控制（或报警）

下限控制（或报警）

流量定量到控制 --自动启动

流量定量过程控制--自动启动

流量定量到控制 --自动清零

第二报警方式

无控制（或报警，可省略）

上限控制（或报警）

下限控制（或报警）

流量定量到控制 --手动启动

流量定量过程控制--手动启动

馈电输出

无馈电输出（可省略）

单路DC24V馈电输出

双路DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表（可省略）

输入类型：（出厂默认值）

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4～20 mA	-1999～99999 d	O	脉冲-集电极开路	0～5KHz	用户可在量程范围内通过修改仪表二级参数确定量程范围
B	0～10 mA	-1999～99999d	G	Pt100	-200～650℃
C	1～5V	-1999～99999d	E	热电偶E型	0～1000 ℃
D	0～5V	-1999～99999d	K	热电偶K型	0～1300 ℃
M	0～20 mA	-1999～99999d	R	用户特定	-1999～99999 d
F	脉冲	0～5KHz	N	无补偿输入

输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

型号举例：

①XWP-LE802-02-AAG-NN

　　补偿输入5位流量积算控制仪，流量输入类型为4～20mA，压力补偿输入类型为4～20mA，温度补偿输入类型为4～20mA，4～20mA变送输出，无报警输出。

②XWP-LE803-81-ACK-BL-P
