用途
差压变送器主要用于测量液体、气体或蒸气的差压、压力、液位和密度，然后将其转换成4—20mA.DC信号输出。
差压变送器包括LHB-DP型(基型)，HP型(高静压)和DR型(微差压)三种类型。以上三类变送器与智能放大板组合，可构成智能型差压变送器，它可通过符合HART协议的手操器相互通讯，进行设定和监控。
HP型高静压差压变送器是一种适用于石化和电站高压装置的差压变送器，由于其耐压高达32MPa，并可承受单向过载压力而不被损坏，因此能可靠地用于高压系统的差压测量。
DR型微差压变送器可以将微小差压转换成4-20mA．Dc信号，它采用专门设计的放大线路板和特殊的温度补偿工艺，性能稳定可靠。它是用于炉膛燃烧室微压、一次和二次风量及气流损耗检测的理想产品。
主要技术参术和性能
|
类型 |
量程(KPa) |
精度 | 最大过载压力/静压 (MPa) | 静压影响（%） |
温度影响（%/28℃) |
附注 |
|
|
代号 |
调整范围 |
||||||
| DP | 3 | 1.3 ~ 7.5 |
0.2 |
5 10 14 |
±0.5 |
±0.3 |
1.静压和温度影响的附加误差，均系在满量程下的值。 2.DR型经过载压力作用后，需经重新调零后，才能正常工作。 4.HP型经过载压力作用后，零点变化量如下： |
| 4 | 6.2 ~ 37.4 |
±0.25 |
±0.2 |
||||
| 5 | 31.1 ~ 186.8 | ||||||
| 6 | 117 ~ 689.5 |
0.25 |
±0.5 |
||||
| 7 | 345 ~ 2068 | ||||||
| 8 | 1170 ~ 6895 | ||||||
| HP | 4 | 6.2 ~ 37.4 |
25 32 |
±1.0 |
|||
| 5 | 31.1 ~ 186.8 | ||||||
| 6 | 117 ~ 689.5 | ||||||
| 7 | 345 ~ 2068 | ||||||
| DR | 2 | 0.125 ~ 1.5 |
0.5 |
2 5 |
±0.5 |
||
1151DP型差压变送器选型表
代号 测量范围 (KPa)
3 0 -1.3 ∽ 7.5
4 0 -6.2 ∽ 37.4
5 0 -31.1 ∽ 186.8
6 0 -117 ∽ 689.5
7 0 -345 ∽ 2068
8 0 -1170 ∽ 6895
代号 输出形式
E 4-20mA．DC 模拟放大器，线性输出
SF 4-20mA．Dc 数字放大器，兼有平方根输出，并带41/2位数字显示
S 4-20mA．DC 智能放大器．可选择开方或线性，并采用HART协议通讯
代号 结构材料 容室和接头 排气用≥液阀
1 碳钢镀铬 316钢
2 316钢 316钢
3 哈氏合金c 哈氏合金c
4 蒙耐尔合金 蒙耐尔合金
代号 隔离膜片
2 316L钢
3 哈氏合金c
4 蒙耐尔合金
5 钽
代号 静压允许值(MPa)
B 5
C 10
D 14
代号 灌充液种类
无 低粘度硅油
F 氟油(惰性液，用于制氧系统)
代号 选用件
M1 线性指示表 0-100％刻度
M2 平方根指示表0 10刻度
M4 数显指示表 0-100％刻度
B1 管装弯支架 (安装管φ 60)
B2 板装弯支架
B3 管装平支架 (安装管φ 60)
D1 排气/排液阀装在容室侧面的上部
D2 排气/排液阀装在容室侧面的下部
d 隔爆型，防爆标志 Exd II BT4-6
1151DP 4 E 2 2 C F M 4 B 1 0-35KPa选型举例

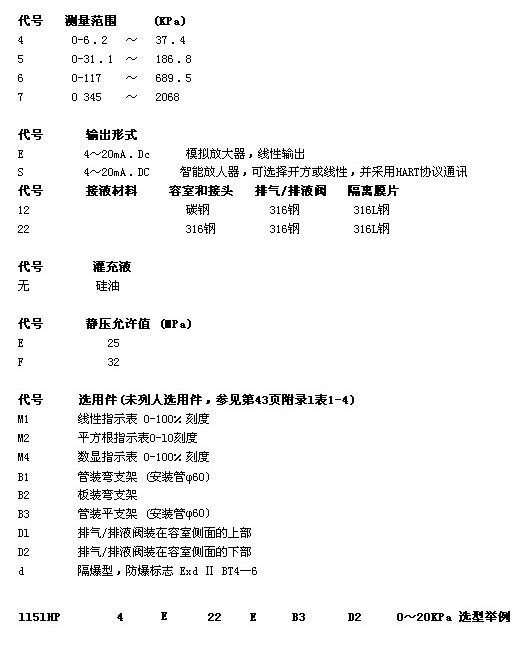

1151HP型高静压差压变送器选型表
