XWP803闪光报警控制仪

闪光报警控制仪

XWP803闪光报警控制仪可与各种XWP系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号，八路信号均采用大规模、高亮度数码管分别显示各通道的当前值。

仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）

型号

XWP-X803系列

接线图

仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

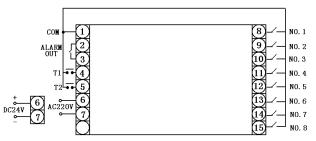

接线图

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

三、XWP系列闪光报警控制仪型谱表

型号

代码

说明

XWP -

□ 　□□□ 　□ □ □ □　□

特征

参数显示：八位高亮度LED通道显示

控制作用

803

闪光报警仪

通讯方式

□

0：无通讯；2：RS-232；8：RS－485

指示方式

八段数码管指示

平面LED指示（无通讯）

输入信号

接点式闭路报警

接点式开路报警

标准TTL电平

特殊规格

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC220V供电（线性电源，可省略）

平面LED指示的闪光报警器无通讯，无开关电源供电方式。

★ 型号举例：

①XWP-X803-D-A-P-W（发光管式指示）

接点式闭路报警，DC24V馈电输出，DC24V供电，发光管式指示。

②XWP-X803-8N-B-P-T（数字式指示）

通讯方式RS485，接点式开路报警，DC24V馈电输出，AC90～265V供电，数字式指示。
