液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液相介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20m八．Dc信号输出。
液位变送器有LT型法兰式液位变送器和LT型卫生式液位变送器两种，它们与智能放大板组合，可构成智能型液位变送器，与符合HART协议的手操器配合，可以互相通讯，进行设定和监控。
LHB-1151LT型液位变送器采用标准的法兰进行安装联接；LHB-1151ST型卫生式液位变送器采用卡箍的形式，进行快速联接，与介质接触的表面，经过精细加工和处理，光洁度和清洁度皆符合卫生标准，内部的灌充液是以不污染介质为标准，选取和注入的，因此可以广泛地应用于食品、饮料和医药等工业部门。
|
|
结构原理图 |
◆ 技术参数和性能
表 12. 主要技术参数
| 类型 | 安装方式 | 量程(KPa) | 精度 | 过载压力或静压(MPa) | 静压影响(%) | 温度影响(%/28℃) | 附注 | ||
| 代号 | 调整范围 | 环境温度 | 介质温度 | ||||||
| GP | 法兰联接 | 3
4 56 |
1.3∽7.5
6.2∽37.4 31.1∽186.8117∽689.5 |
0.25 | 2 5 10 具体工作静压由法兰的形式和规格而定。 |
±0.25 (量程3加倍) |
±0.25
(量程3加0.5倍) |
±0.15
(量程3加0.5倍) |
1.静压和温度影响，均是在满量程下测得。 |
| ±0.25 | ±0.15 | ||||||||
| AP | 卡箍联接 | 4
5 6 |
6.2∽37.4
31.1∽186.8 117.1∽689.5 |
2
5 |
±0.25 | ||||
◆ 外形尺寸

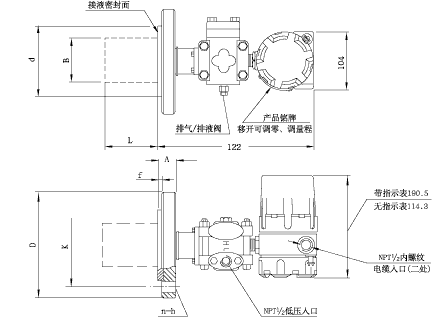

LT型法兰式液位变送器
| 法兰规格 | 外形尺寸 | 安装尺寸 | 插入筒尺寸 | |||||||||
| 代号 | 通径 | 压力等级 | 外径 D | 凸面直径 D | 厚度 A | 凸面高 f | 分布圆 | 螺孔数 n | 直径 h | 螺栓 M | 直径 B | 凸出长度 |
| 2A1 | 2" | 150Lb | φ 152 | φ 92 | 23 | 5.5 | φ 120.6 | 4 | φ 19 | M16 | 暂供 φ 60 | 0 (0")
50 (2") 100(4") 150(6") 200(8") 250(10") |
| 2A3 | 300Lb | φ 165 | 26 | φ 127 | 8 | |||||||
| 2A6 | 600Lb | 31 | ||||||||||
| 2D1 | DN50 | PN10/16 bar | φ 99 | 21 | φ 125 | 4 | ||||||
| 2D3 | PN25/40 bar | 23 | ||||||||||
| 2D6 | PN64 bar | φ 180 | 29 | φ 135 | φ 23 | M20 | ||||||
| 3A1 | 3" | 150Lb | φ 191 | φ 127 | 27.5 | φ 152.4 | φ 19 | M16 | φ 77 | |||
| 3A3 | 300Lb | φ 210 | 32.5 | φ 168.3 | 8 | φ 23 | M20 | |||||
| 3A6 | 600Lb | 37.5 | ||||||||||
| 3D1 | DN80 | PN10/16 bar | φ 200 | φ 132 | 23 | φ 160 | φ 19 | M16 | ||||
| 3D3 | PN25/40 bar | 26.5 | ||||||||||
| 3D6 | PN64 bar | φ 215 | 32.5 | φ 170 | φ 23 | M20 | ||||||
| 4A1 | 4" | 150Lb | φ 229 | φ 157 | 28 | φ 190.5 | φ 19 | M16 | φ 95 | |||
| 4A3 | 300Lb | φ 254 | 33.5 | φ 200 | φ 23 | M20 | ||||||
| 4A6 | 600Lb | φ 273 | 43.5 | φ 216 | φ 25 | M22 | ||||||
| 4D1 | DN100 | PN10/16 bar | φ 220 | φ 166 | 23 | φ 180 | φ 19 | M16 | ||||
| 4D3 | PN25/40 bar | φ 235 | 28.5 | φ 190 | φ 23 | M20 | ||||||
| 4D6 | PN64 bar | φ 250 | 34.5 | φ 200 | φ 27 | M24 | ||||||

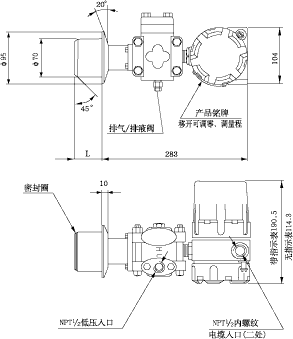

◆ ST型卫生式液位变送器
安装示意图
|
|
|

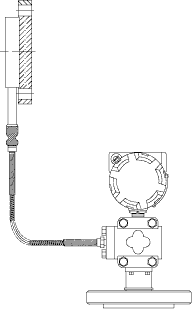

◆ 一侧带远传装置的液位变送器
带远传装置法兰式液位变送器 |
带远传装置卫生式液位变送器 |
◆ 液位变送器选型
LHB-1151LT液位变送器选型表
代号 测量范围 (KPa)
3 0 - 1．3 ～ 7．5
4 0 - 6．2 ～ 37．4
5 0 - 31．1 ～ 186．8
6 0 - 117 ～ 689．5
(注：量程代号为3时，宜配用通径4"或DN法兰.)
代号 输出形式
E 4N 20mA．DC 模拟放大器，线性输出
SF 4-20mA．Dc 数字放大器，带4驼位数字显示．
S 4-20mA．DC 智能放人器．采用HART协议通讯
代号 正压侧材料 容室和接头 排气/排液阀 隔离膜片
12 碳钢 316钢 316L钢
22 316钢 316钢 316L钢
23 316钢 316钢 哈氏合金C
24 316钢 316铡 蒙耐尔合金
25 316钢 316钢 钽
33 哈氏合金c 哈氏合金c 哈氏合金c
35 哈氏合金C 哈氏合金C 钽
代号 正压侧材料 隔离膜片 接液密封面
A 316L钢
B 哈氏合金c 平法兰式与远传膜片
c 钽 相同材料
N 镍200
V 蒙耐尔合金 凸法兰式均为316钢
H 钛
代号 安装法兰通径
2 通径2”或DN50
3 通径3”或DN5O
4 通径4”或DNl00
代号 安装法兰标准
A ANSI和HG20615
D DIN和HG20392
代号 压力等级
1 150Lb或PN1O／16bar
3 300Lb或PN25／40bar
6 600Lb或PN64bar
(注：供货产品的密封面为RF型突面式。根据需要可提供：MFM型凹凸面式，TG型榫槽面式、或RJ型环连接面式。)
代号 灌充液
L 低粘度
3 300Lb或PN25／40bar
6 600Lb或PN64bar
(注：供货产品的密封面为RF型突面式。根据需要可提供：MFM型凹凸面式，TG型榫槽面式、或RJ型环连接面式。)
代号 灌充液
硅油—60-150~ p 0．93
S 普通硅油 —45-205~ p 0．96
代号 膜片凸出长度(mm)
0 0 (平膜片形式)
2 50 (2”)
4 100(4”)
6 150(6”)
8 200(8”)
10 250(10”)
(注：可供非系列长度)
代号 选用件(未列入选用件，参见第43页附录l表1 4)
S□ 负压侧带一个远传装置
M1 线性指示表 0～100％刻度
M4 数显指示表0~100％刻度
d 隔爆型，防爆标志 Exd Ⅱ BT4—6
(注：“□”内填入毛细管长度代号：05（1.5米），10（3米）或15（4.5米），一般负压侧提供扁平式0-。)
ll5lLT 4 E 23 B 3 A 1 L O S15 M1 0-150KPa 选型举例
LHB-1151ST卫生式液位变送器选型表
代号 测量范围 (KPa)
4 0 - 6．2 ～ 37．4
5 0 - 31．1 ～ 186．8
6 0 - 117 ～ 689．5
代号 输出形式
E 4N 20mA．DC 模拟放大器，线性输出
SF 4-20mA．Dc 数字放大器，带4驼位数字显示．
S 4-20mA．DC 智能放人器．采用HART协议通讯
代号 负压侧材料 容室和接头 排气/排液阀 隔离膜片
22 316钢 316钢 316L钢
23 316钢 316钢 哈氏合金C
代号 负压侧材料 隔离膜片 接液密封面
A 316L钢 316L钢
B 哈氏合金c 316L钢
代号 接液筒
31 通径2” 压力等级150Lb
32 通径3” 压力等级150Lb
代号 安装法兰标准
A ANSI和HG20615
D DIN和HG20392
代号 灌充液
L 低粘度硅油 -60-150℃ p=0．93
S 普通硅油 -45-205℃ p=0．96
N 植物油 -15-200℃ p=0．92
W 蒸馏水 +5-+70℃ p=1． 0
（注：代号N、W用于卫生要求严格的场合，可避免灌充值泄漏对工艺介质造成污染。）
代号 膜片凸出长度(mm)
2 50 (2”)
4 100(4”)
6 150(6”)
代号 选用件(未列入选用件，参见第43页附录l表1 4)
S□ 负压侧带一个远传装置
G 安装罐和卡箍
M1 线性指示表 0～100％刻度
M4 数显指示表0~100％刻度
d 隔爆型，防爆标志 Exd Ⅱ BT4—6
ll5lST 5 E 22 A 32 A 32 N 4 M4 0-40KPa 选型举例
