三阀组

Products

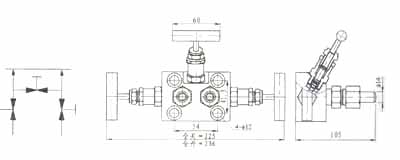

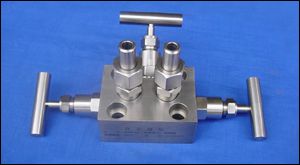

一、1151一体化三阀组

a、LHB系列汇集了各种仪表阀组,它可配用EJA、ROSEMOUNT、HONEYWELL、ABB、1151、CECC、CECR等变送器仪表配套安装使用；还可与各种管路连接，构成管道通路。该采列仪表阀组结构紧凑，外型美观，密封性能好，安装使用方便，可以直接与安装板或保温箱连接，构成现场仪表系统；分别具有排污，检验带蒸汽拌熟和减少漏点等特点。
b、该阀组左边为高压阀，右边为低压阀，中间为平衡阀。当关闭高低阀，开启平衡阀时，正负压测量室压力平衡；当开启高低阀，两端输出分别是P1、P2；当高低阀一阀开启，一阀关闭，平衡阀开启时，两端输出压力均为P1或P2。
c、安装说明
该阀组可水平或垂直安装，用4个螺栓直接与差压变送器连接，输出端连接可根据需要为内螺纹ZG1/2"或NPT1/2"。如用户无此要求的，我公司则按M20*1.5-Φ14终端接头进行焊接或双卡套式与管路连接，紧固螺栓根据变送器的螺纹不同，可分M10-40和7/16"*40连接两种,请在订货时注明。

序号	公称压力 PN	公称压力 DN	适用温度 ℃	阀体材料
1	20MPa	5	-20～440	20#
2	20MPa	5	-70～240	1Cr18Ni9Ti
3	40MPa	5	-20～440	20#
4	40MPa	5	-70～240	1Cr18Ni9Ti

一、QFF3 型三阀组

序号	公称压力 PN	公称压力 DN	适用温度 ℃	阀体材料
1	6.4MPa	5	-20～440	20#
2	6.4MPa	5	-70～240	1Cr18Ni9Ti
3	16MPa	5	-20～440	20#
4	16MPa	5	-70～240	1Cr18Ni9Ti
