1151GP、DP型远传压力、差压变送器

平法兰式远传压力、差压变送器

通径≤2"结构

通径≥2"结构

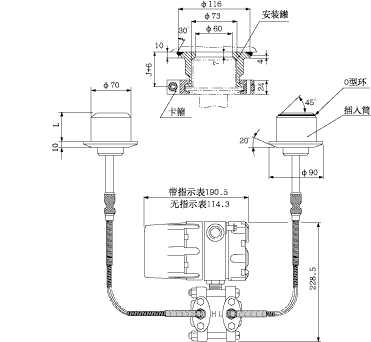

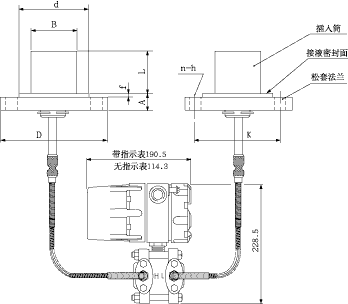

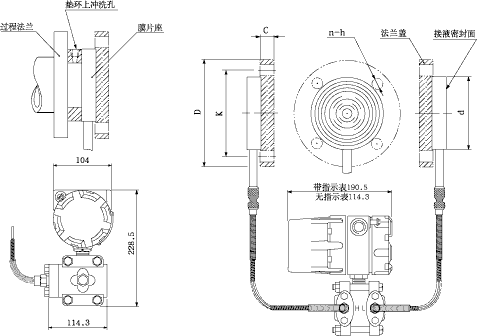

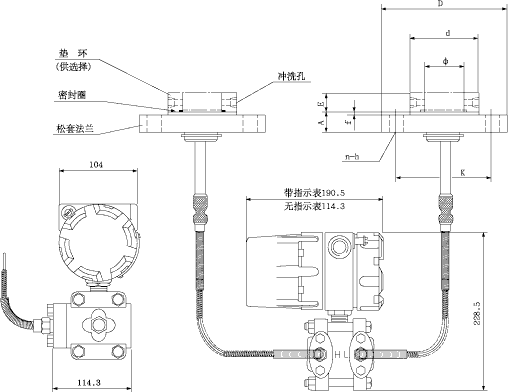

◆ 外形尺寸 凸法兰式远传压力、差压变送器   扁平式远传压力、差压变送器 ◆ 外形尺寸     LT型法兰式液位变送器             表 20. 远传装置联接法兰尺寸表（适用于：RFW,EFW和PFW型） 法兰规格 外形尺寸 垫环 安装尺寸 插入筒尺寸 代号 通径 压力等级 外径 D 凸径 D 厚度 凸高 f 直径 F 孔径 φ 分布圆  K 孔数 n 直径 h 直径 B 凸出长度  L A E 0A1 1" 150Lb 108 - 20 24 5.5 66.5 27 79.4 4 15 -- --- 0A3 300Lb 124 23 88.9 19 0A6 600Lb 1A1 11/2" PN10/16 bar 127 79 42 98.4 15 1A3 PN25/40  bar 156 26 114.3 23 1A6 PN64 bar 28 2A1 2" 150Lb 152 92 23 92 52 120.6 19 暂供 60 60 (2") 100 (4") 150(6") 200(8") 250(10") 　 2A3 300Lb 165 26 127 8 2A6 600Lb 31 2D1 DN50 PN10/16 bar 99 21 99 125 4 2D3 PN25/40  bar 23 2D6 PN64 bar 180 29 135 23 3A1 3" 150Lb 191 127 27.5 127 79 152.4 19 77 3A3 300Lb 210 32.5 168.3 8 23 3A6 600Lb 37.5 3D1 DN80 PN10/16 bar

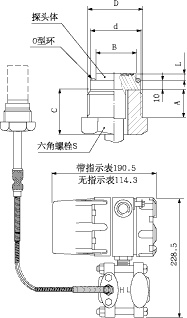

◆ 卫生式远传压力、差压变送器                                                            安装示意图　 ◆ 螺纹联接式远传压力变送器 表.21 形式 \ 尺寸(mm) 联接螺纹直径  D M33×2（G1"） M48×3（G11/2"） M60×3（G2"） 六角对边  S 36 50 63 螺纹长度  A 20 30 30 总    长  C  40 60 70 探头直径  d 30 44 55 膜片直径  B 24 35 44 允许小面积(KPa) 1000 300 100 附注 1.可提供指定尺寸的联接螺纹。 2.凸出长度L为：0.5"（12.5mm）、1"（25mm)、2"（50mm)三种。

远传压力、差压变送器选型

1151GP型远传压力变送器主体选型表   1151DP型远差压变送器主体选型表

EFW凸法兰式远传装置选型表   PFW扁平式远传装置选型表

RTW螺纹安装式远传装置选型表   RFW平法兰式远传装置选型表

SSW卫生式远传装置选型表   UCW螺纹联接式远传装置选型表

 LHB-1151GP型远传压力变送器主体选型表

代号    测量范围   (KPa)
4        0 -6.2  ∽  37.4
5        0 -31.1 ∽  186.8
6        0 -117  ∽  689.5

7        0 -345  ∽  2068
8        0 -1170 ∽  6895
9        0 -3450 ∽  20680
0        0 -6895 ∽  41370


代号    输出形式
E        4-20mA．DC       模拟放大器，线性输出
SF       4-20mA．DC       数字放大器，带4¹/2位数字显示
S        4-20mA．DC       智能放人器．采用HART协议通讯

代号    ^结构材料    容室和接头       隔离膜片
12                   碳钢               316L钢
22                   316L钢             316L钢
（注：一般选用代号12，在潮湿和腐蚀场合时选代号22。）

代号    灌充液
L        低粘度硅油    -60 _~ 150℃       ρ=0．93
S        普通硅油      -45 _~ 205℃       ρ=0．96
S        高温硅油      -10 _~ 300℃       ρ=1. 07
N        植物油        -15 _~ 200℃       ρ=0．92
W        蒸馏水         5  _~  70℃        ρ=1．00
（注：代号N、W用于卫生要求严格的场合，可避免灌充值泄漏对工艺介质造成污染。）

代号    毛细管长度(m)
05       1.5 (5ft)
10       3.0 (10ft)
（注：无特殊要求时，均填写代号05，即毛细管长1.5米）

代号    选用件
M1       线性指示表 0-100％刻度
M4       数显指示表 0-100％刻度
B1       管装弯支架 (安装管φ60)
B2       板装弯支架
B3       管装平支架 (安装管φ60)
d        隔爆型，防爆标志 Exd Ⅱ BT4—6

PFW扁平式远传装置选型表

代号    冲洗备用孔
11       无
21       有
（注：冲洗孔位于垫环上。）

代号    远传膜片材料
A        316L钢
B        哈氏合金C
C        钽
N        镍200
V        蒙耐尔合金
H        钛

代号    安装法兰通径
2        2"或DN50
3        3"或DN80
4        4"或DN100
（注：1.选用量程代号3时，必须配用通径4"或DN100法兰。）

代号    安装法兰标准
A        ANSI和HG20615
D        DIN和HG20592

代号    安装法兰压力等级
1        150Lb或PN10/16bar
3        300Lb或PN25/40bar
6        600Lb或PN64bar
（注：系指安装附件法兰盖的压力等级。）

代号    ^结构材料    垫环    松套法兰    膜片座
A                      316钢     304钢       316钢
B                      哈氏合金C  304钢      316钢
E                      316钢      碳钢       316钢
（注：结构材料代号B，配用除316L钢以外的远传膜片。）

RTW螺纹安装式远传装置选型表

代号    冲洗备用孔
11       无
21       有

代号    远传膜片材料
A        316L钢
B        哈氏合金C
C        钽

代号    ^结构材料    安装法兰    密垫环    膜片座
11                     碳钢       聚四氟乙烯   316钢
31                     304钢      聚四氟乙烯   316钢
（注：结构材料代号31配用除316L钢以外的远传膜片。）

代号    接液盖

A       316L钢

B        哈氏合金C

C        碳钢

（注：接液盖材料代号B配用除316L钢以外的远传膜片。）

代号    导压螺孔
11        NPT   ¹/₄
12        NPT   ³/₈
13        NPT   ¹/₂
14        NPT   ³/₄
15        NPT   1
17        NPT   1¹/₂(此时不带冲洗孔)

代号    插入筒
31       直径3"（φ70），压力等级150LB（2MPa）
33       直径3"（φ70），压力等级300LB（5MPa）

代号    ^结构材料    远传膜片    插入筒    卡箍
11                     316L钢       316钢      碳钢
31                    哈氏合金C    316钢      304钢
（注：结构材料代号31配用除316L钢以外的远传膜片。）

代号    凸出长度(mm)
2        50  (2")
4        100 (4")
6        150 (6")

代号    安装附件(mm)
N        不带   ,
Y₁       带卡箍
Y₂       带卡箍和安装罐
（注：代号N和Y₁用于备品供货，代号Y₂用于新设备安装。）

◆ 用途     远传压力、差压变送器是一种通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管内的灌充硅油(或其它液体)传递至变送器的主体，然后巾变送器主体内的δ室和放大线路板，将压力或差压转换成4—20mA．Dc信号输山(参见结构原理图)。    远传压力、差压变送器与智能放大板组合，可构成智能远传压力、差压变送器，与符合HART协议的手操器配合，可以相互通讯，进行设定和监控。    为了适应不同的安装需求，本系列变送器具有多种形式的远传装置供用户选择，变送器的主体结构与差压、压力变送器相同。                  结构原理图     远传变送器和主要用于以下场合的测量： ▲ 高温下的粘稠介质  ▲ 易结晶的介质  ▲ 带右固体颗粒或悬浮物的沉淀性介质  ▲ 强腐蚀或剧毒性介质     可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。 ▲ 测量界面和密度    远传装骨可避免不问瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。 ▲ 卫生清洁要求很高的场合    如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质交叉污染。 ◆ 产品特点 ▲ 逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下，稳定而可靠地工作。 ▲ 采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。 ▲ 选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。 ▲ 设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。 ▲ 品种、形式利尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。 ▲ 可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管(差值≤4．5米)远传差压变送器。 ◆ 技术参数和性能 表 19. 主要技术参数 名称 安装方式 量程(KPa) 精度 过载压力或静压(MPa) 静压影响(%) 温度影响(%/28℃) 代号 调整范围 环境温度 介质温度 GP 扁平式 DP/PFW 3 4 5 6 1.3∽7.5 6.2∽37.4 31.1∽186.8 117∽689.5  0.25 2 5 10 ±0.25 (量程3加倍) ±0.25 (量程3加0.5倍) ±0.10 (量程3加0.5倍) 凸法兰式 DP/EFW 螺纹安装式 DP/RTW 卫生式 DP/SSW 平法兰式 DP/RFW 7 8 345∽2068 117∽6895 AP 扁平式 DP/PFW 5 6 7 8 31.1∽186.8 117∽689.5 345∽2068 1170∽68950 0.25 上限≤7MPa为200% 上限≤21MPa为1500% 上限≤42MPa为125% -- ±0.25 　 ±0.15 　 凸法兰式 DP/EFW 螺纹安装式 DP/RTW 卫生式 DP/SSW 平法兰式 DP/RFW 螺纹联接式 GP/UCW 6 7 8 9 0 117∽689.5 345∽2068 1170∽6895 3450∽20680 6895∽41370 注： ▲ 远传差压变送恭的静压和远传压力变送器的工作压力还取决J：选定法兰的规格。 ▲ 远传装置的工作温度，由所选择的灌充液种类确定。 ▲ 远传差压变送器的介质温度影响是指两侧的远传装置由室温开始同时受到相同的温度作用，所产生的输出变化：远传压力变送器则是指一侧的远传装置受到温度作用，所产生的输㈩变化。 ▲ 静压和温度影响，均是在满 专业专注      品质坚守 关于利河伯 企业简介 资讯动态 公司新闻 行业动态 产品中心 产品总汇 推荐产品 客户服务 客户服务 资料下载 人力资源 用人理念 招聘信息 联系我们 联系方式 合作伙伴 在线反馈 联系方式 电话：0577-62926280 62925548 手机：13057887535 13706786016 E-mail：lhb@rehoboth.cn 地 址：浙江温州乐清北白象镇工业区 © 2019 温州利河伯仪表有限公司 版权所有    技术支持：讯通网络    浙ICP备11014712号    浙公网安备33038202004127号 业务咨询 0577-62926280 13057887535 13706786016 传真 0577-62925747 业务咨询
