LHB800型扩散硅压力变送器

概述

　　LHB800型压力变送器采用扩散硅传感器，经严格的工艺过程装配而成。采用无中介液的干式压力测量技术，充分发挥了扩散硅传感器的技术优势，使LHB800型压力变送器具有稳定性高。

　　LHB800型压力变送器具有多种型号，多种量程，多种过程连接形式。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是工业自动化领域理想的压力测量仪表。

工作原理

　　仪表通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换。由CPU进行数据处理并显示及PWM输出。原理框图如下：
　　

　　　被测介质的压力直接作用于传感器的陶瓷/扩散硅膜片/上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体/扩散硅上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形。

技术参数

◆准确度等级　　0.5级

◆回差　　0.1%FS

◆温度影响　　±0.1%/10℃

◆工作电压　　DC 13V～30V

◆年稳定性　　±0.2%

◆信号输出　　4～20mA

◆允许过压　　量程150%

◆外型尺寸　　120×60×100 max

◆过载压力　　量程200%

◆允许温度　　　　介质 -20～70℃　　　环境 -20～80℃

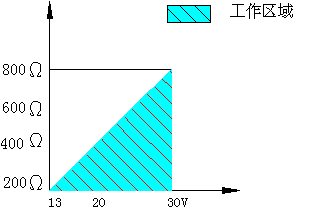

负载特性

外形尺寸及安装方式

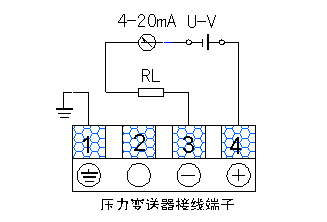

接线方式

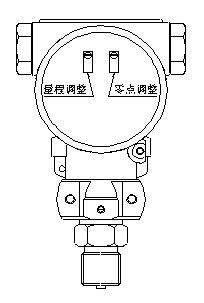

零点及量程调整

注意事项

安装时，用扳手夹住M20×1.5的外六角部分，切不可将力作用于压力变送器外壳。

LHB/BP800型压力变送器型谱表

膜片材料

K1 扩散硅
K2 陶瓷压阻

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

变送器类型

S
I

标准型
本安型ExibⅡBT4

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接件材料

1
9

外不锈钢316L
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接方式

R
G
M
A
Y

外螺纹G 1/2
外螺纹M 20×1.5
外螺纹G 1/2 小孔
外螺纹 1/2 NPT
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

密封件材料

1F
2F
9F

模氟橡胶
丁腈橡胶
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

信号输出方式

4～20mA二线

|
|
|
|
|
|
|
|
|
|
|
|
|
|

外壳类型

A
B
Y

铝外壳无现场指示IP65
铝外壳带现场指示IP65(模拟指示表）
特殊要求

|
|
|
|
|
|
|
|
|
|

精度等级(K1)

1
2
3

0.1（本安型除外）
0.2
0.5

|
|
|
|
|
|

精度等级(K2)

2
5
9

0.2
0.5
特殊要求

|
|

测量范围（见标准量程表）

非标准量程

800-

标准量程表

测量范围	代号	量程调节范围	过载
0～4KPa	D1	0.7～7KPa	0.6
0～6KPa	D2	0.7～7KPa	0.6
0～10KPa	D3	1.0～10KPa	0.6
0～16KPa	D4	10.0～20KPa	0.6
0～20KPa	D5	10.0～20KPa	0.6
0～25KPa	D6	12.0～30KPa	0.6
0～40KPa	D7	12.0～40KPa	0.6
0～60KPa	D8	20.0～60KPa	0.6

0～100KPa	E1	30.0～100KPa	1.0
0～160KPa	E2	60.0～200KPa	1.0
0～200KPa	E3	60.0～200KPa	1.0
0～250KPa	E4	120.0～400KPa	1.0
0～400KPa	E5	120.0～400KPa	1.0

0～0.6MPa	F1	0.2～0.6MPa	2.0
0～1.0MPa	F2	0.3～1.0MPa	2.0
0～1.6MPa	F3	0.6～2.0MPa	4.0
0～2.0MPa	F4	0.6～2.0MPa	4.0
0～2.5MPa	F5	1.2～4.0MPa	4.0
0～4.0MPa	F6	1.2～4.0MPa	6.0
0～6.0MPa	F7	2.0～6.0MPa	9.0

0～10MPa	H1	3.0～10MPa	20
0～30MPa	H2	3.0～30MPa	60

-2～2KPa	C1	2.0～7.0KPa	0.6
-5～5KPa	C2	5.0～20KPa	0.6
-10～10KPa	C3	2.0～20KPa	0.6
-20～20KPa	C4	-8.0～20KPa	0.6
-50～50KPa	C5	10.0～100KPa	0.6
