LHB-900型陶瓷电容压力变送器

使用对象

液体、气体、蒸汽压力测量、液体液位测量。

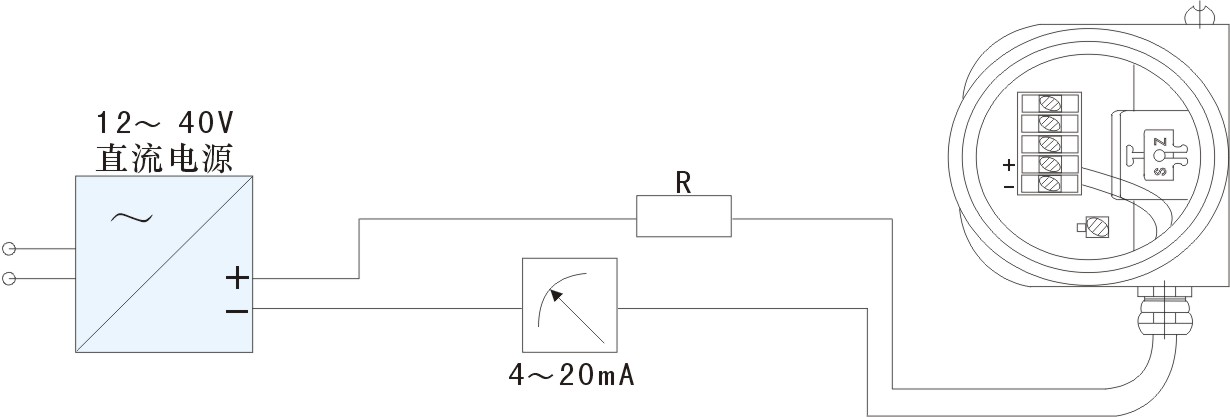

测量系统接线图

在系统回路中必须采用屏蔽信号电缆，并可靠接地。

测量系统示意图（4～20mA）

安装方式

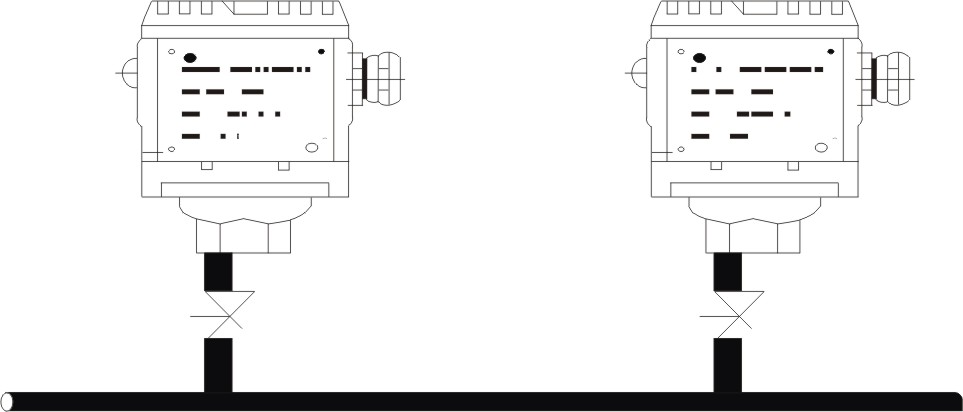

LHB-900系列压力变送器通常采用管道直接安装方式，建议加装一次阀门，便于安装、调试和维护。
当介质温度高于85℃时则需要加装一定长度的引压管，便于冷却介质，否则会造成测量不准甚至损坏变送器。

固定配件

用户可依据现场环境及固定要求，用墙装配件或管装配件。

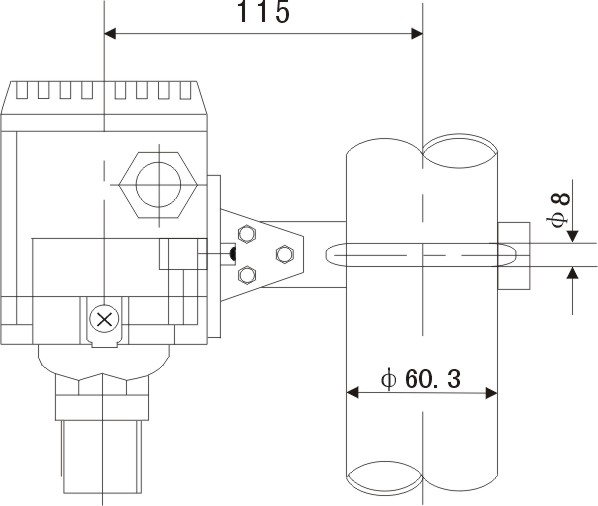

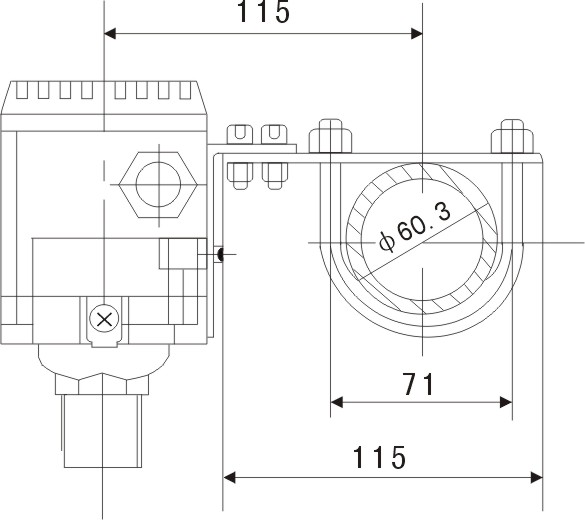

墙壁固定B3 1-螺钉M5 2-膨胀螺钉M8	垂直管架固定B1	水平管架固定B2

技术性能及指标

电源：
    24V·DC
  负载特性：
  输出信号：4～20mA
    负载阻抗R与电源电压V的关系：R≤50（V-12）Ω
  量程和零点：
    打开接线端侧盖后连续可调。
  温度范围：
    环境温度-40℃～80℃
    介质温度-40℃～85℃
    储存温度-40℃～85℃
  相对湿度：0～95%。
  阻尼：0.5S。
  重量：0.85kg，
  精度：±0.2%包括线性、变差和重复性的综合误差。

LHB-900陶瓷电容压力变送器型谱表

膜片材料

陶瓷电容

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

变送器类型

S
I

标准型
本安型ExibⅡBT4

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接件材料

1
9

外不锈钢316L
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接方式

R
G
M
A
Y

外螺纹G 1/2
外螺纹M 20×1.5
外螺纹G 1/2 小孔
外螺纹 1/2 NPT
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

密封件材料

1F
2F
9F

模氟橡胶
丁腈橡胶
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

信号输出方式

4～20mA二线

|
|
|
|
|
|
|
|
|
|
|
|
|
|

外壳类型

A
B
Y

铝外壳无现场指示IP65
铝外壳带现场指示IP65(模拟指示表）
特殊要求

|
|
|
|
|
|
|
|
|
|

精度等级

1
2
3

0.1（本安型除外）
0.2
0.5

|
|
|
|
|
|

精度等级

2
5
9

0.2
0.5
特殊要求

|
|

测量范围（见标准量程表）

非标准量程

LHB-

标准量程表

测量范围	代号	量程调节范围	过载
0～4KPa	D1	0.7～7KPa	0.6
0～6KPa	D2	0.7～7KPa	0.6
0～10KPa	D3	1.0～10KPa	0.6
0～16KPa	D4	10.0～20KPa	0.6
0～20KPa	D5	10.0～20KPa	0.6
0～25KPa	D6	12.0～30KPa	0.6
0～40KPa	D7	12.0～40KPa	0.6
0～60KPa	D8	20.0～60KPa	0.6

0～100KPa	E1	30.0～100KPa	1.0
0～160KPa	E2	60.0～200KPa	1.0
0～200KPa	E3	60.0～200KPa	1.0
0～250KPa	E4	120.0～400KPa	1.0
0～400KPa	E5	120.0～400KPa	1.0

0～0.6MPa	F1	0.2～0.6MPa	2.0
0～1.0MPa	F2	0.3～1.0MPa	2.0
0～1.6MPa	F3	0.6～2.0MPa	4.0
0～2.0MPa	F4	0.6～2.0MPa	4.0
0～2.5MPa	F5	1.2～4.0MPa	4.0
0～4.0MPa	F6	1.2～4.0MPa	6.0
0～6.0MPa	F7	2.0～6.0MPa	9.0

0～10MPa	H1	3.0～10MPa	20
0～30MPa	H2	3.0～30MPa	60

-2～2KPa	C1	2.0～7.0KPa	0.6
-5～5KPa	C2	5.0～20KPa	0.6
-10～10KPa	C3	2.0～20KPa	0.6
-20～20KPa	C4	-8.0～20KPa	0.6
-50～50KPa	C5	10.0～100KPa	0.6
