◆ 液位变送器有下列三种形式
精度高,稳定性好。 LHB-902投入式液位变送器 LHB-903插入杆式液位变送 LHB-904平法兰式液位变送器

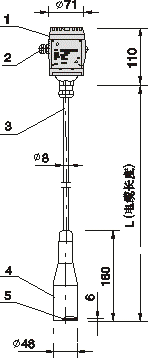

投入式液位变送器 (普通形式连接) 1、变送器外壳 2、信号线缆接头 3、传感器电缆 4、传感器外壳 5、传感器

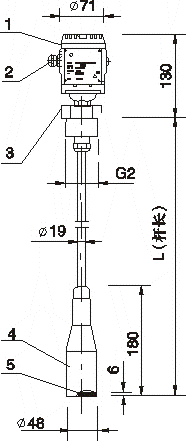

投入式液位变送器 (外螺纹形式连接) 1、变送器外壳 2、信号线缆接头 3、外螺纹G2 4、传感器外壳 5、传感器

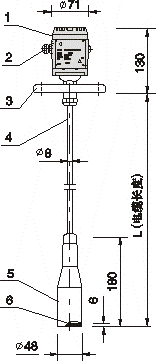

投入式液位变送器 (法兰形式连接) 1、变送器外壳 2、信号线缆接头 3、法兰 DN50、 DN80、DN100 4、传感器电缆 5、传感器外壳 6、传感器

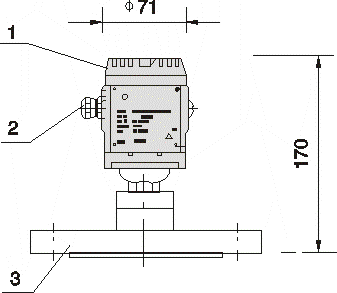

平法兰式液位变送器 1、变送器外壳 2、信号线缆接头 3、连接法兰
◆ LHB-903外形尺寸

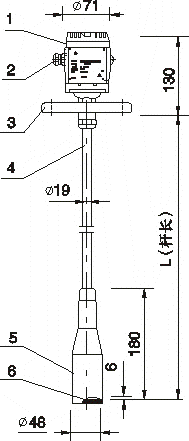

插入杆式液位变送器 (法兰形式连接) 1、变送器外壳 2、信号线缆接头 3、法兰 DN50、 DN80、DN100 4、传感器电缆 5、传感器外壳 6、传感器

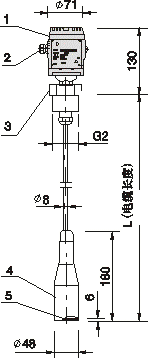

插入杆式液位变送器 (外螺纹形式连接) 1、变送器外壳 2、信号线缆接头 3、外螺纹G2 4、传感器外壳 5、传感器
LHB-902/903型投入式和插入杆式液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时,可选择普通形式的液位变送器,它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可供选择,使您在现场安装时得心应手。
◆LHB-903外形尺寸

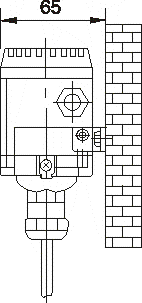

墙壁安装 [1-螺钉M5 2-膨胀螺钉M8]
水平管架安装
垂直管架安装
在测量流动性较大的介质时,为防止传感器剧烈摆动,用户可选用配重附件,以起到稳定传感器的作用。配重以法兰形式提供(DN50 PN4.0MPa GB116.7-88),用户可以用螺栓将其固定于工艺设施。 在现场环境较恶劣时,用户应选用传感器防护罩来保护传感器,以免被异物损坏或影响测量的准确性。
配重示意图 1、传感器外壳 2、螺钉M3 3、配重法兰DN50
防护罩示意图 1、传感器外壳 2、螺钉M3 3、防护罩
LHB-900型液位变送器选型表
